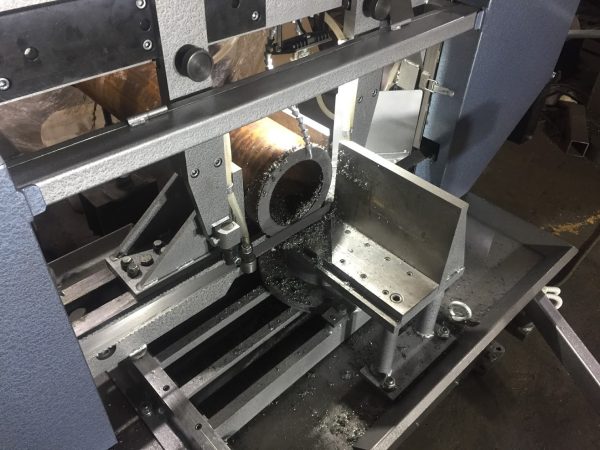

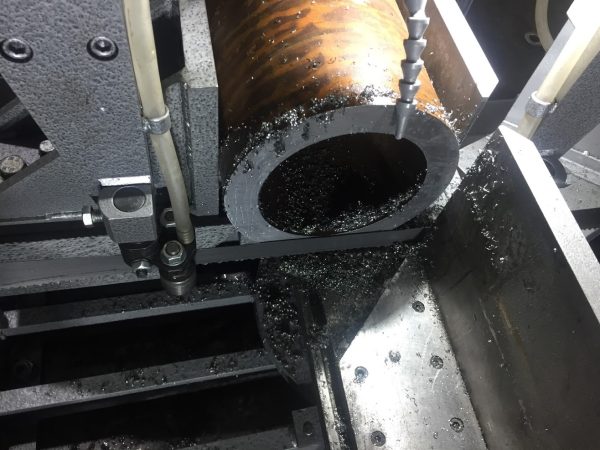

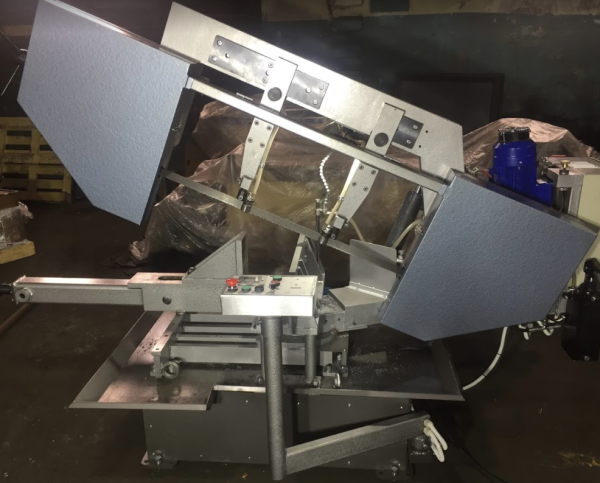

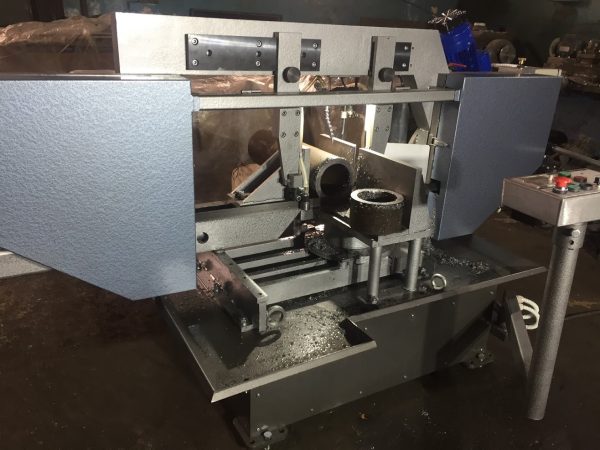

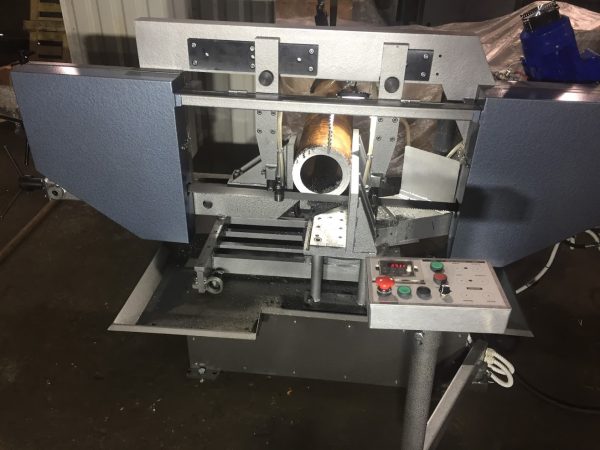

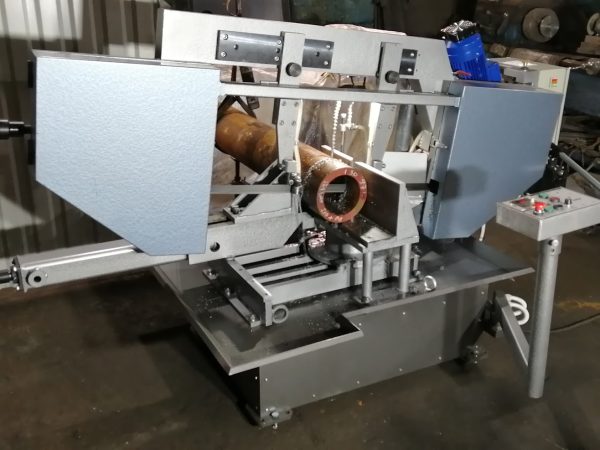

Маятниковый ленточнопильный станок Флагман СЛ-320Н предназначен для порезки профильного проката на мерные заготовки с максимальными размерами реза до 420*350мм.
Резка осуществляется в полуавтоматическом режиме.
Станок имеет мощную станину, с уставленной на ней пильной рамой.
Модель оснащается гидросистемой для подъема и опускания пильной рамы, оборудована гидравличе- скими тисками с гидрозамком.
Скорость ленточной пилы плавно регулируется преобразователем частоты с отображением реальных показателей на панели оператора.
Скорость порезки устанавливается оператором при помощи гидравлического дросселя смонтированно- го на панели станка.
Смазка зоны резания осуществляется эмульсией которая подается посредством насоса СОЖ установ- ленного в поддоне станка. Установлены защитные концевые выключатели кожухов пилы и крайних по- ложений консоли, имеется Led подсветка зоны резания. По окончании реза станок отключается.
| № | Наименование характеристики | Значение |
|---|---|---|
| 1 | Назначение | Металлообработка |
| 2 | Угол реза | 90° |
| 3 | Зажим заготовки | гидравлический |
| 4 | Напряжение питания | 380В, 50Гц |
| 5 | Мощность привода, кВт | 2,2 |
| 6 | Мощность гиростанции, кВт | 0,55 |
| 7 | Максимальные размеры заготовки ø/▩, мм | 350 / 420 х 350 |
| 8 | Мощность помпы СОЖ, кВт | 0,18 |
| 9 | Плавная бесступенчатая регулировка скорости | да |
| 10 | Подъем/опускание пильной рамы | гидравлический |
| 11 | Размер ленточной пилы, (ДхШхТ) мм | 4450 х 34 х 1,1 |
| 12 | Скорость ленточной пилы, м/мин | 100 |
| 13 | Толщина реза, мм | 1,5 |
